繞線式異步電動機頻敏變阻器啟動控制電路圖

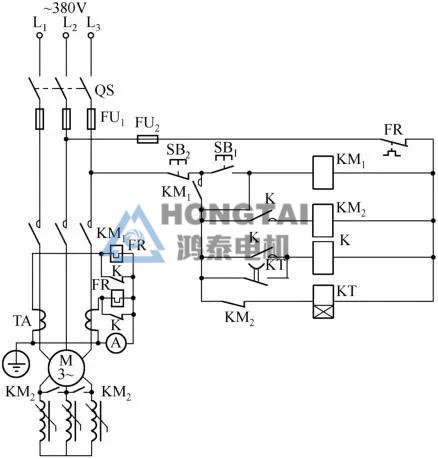

繞線式異步電動機頻敏變阻器啟動控制電路。
   它是利用頻敏變阻器的阻抗隨著轉子電流頻率的變化而變化的特點來實現控制的。
   老式的電路一般都比較廢銅，[捂臉][捂臉]因為它很笨重，需要很多銅，而且能耗也偏高

  啟動時，按下按鈕SB1，KM1 得電，其常開輔助觸點閉合自鎖，電機轉子電路串入頻敏變阻器啟動。時間繼電器KT達到整定時間后，延時觸點閉合，繼電器K得電，其常開觸點閉合，KM2 得電，其常閉斷開，使時間繼電器KT斷電，同時常開點閉合，將頻敏變阻器短接，啟動結束。
   繼電器K的作用是在啟動的時候，常閉觸點將熱繼電器FR的發(fā)熱元件短接，以免啟動時間過長造成熱繼電器FR誤動作。啟動結束后，K動作，使熱繼電器FR投入運行。
